圓柱滾子軸承

      LYC圓柱滾子軸承大部分屬于分離型軸承，安裝與拆卸非常方便。圓柱滾子軸承能承受較大的徑向載荷，并適用于在高速運轉場合下使用。

      此類軸承允許內圈軸線與外圈軸線的角度誤差(傾斜度)很小，只有2'~ 4'。因此，對軸和軸承座的加工精度要求相對較高，否則，容易在滾道接觸部位出不均勻載荷或應力集中。但對滾子或滾道接觸母線進行修正后，可以減少應力集中情況的發生。

      LYC圓柱滾子軸承根據裝用滾體的列數不同，可以分為單列、雙列和多列圓柱滾子軸承等不同結構。不同結構軸承還表現在擋邊的位置設計方面。其中常用的LYC圓柱滾子軸承有以下幾種形式:

單列圓柱滾子軸承

N、NU型

      N型軸承的外圈無擋邊，內圈的兩側有擋邊。可以允許軸相對軸承座之間在軸向兩個方向上的位移。

NU型的軸承外圈兩側有擋邊，內圈無擋邊。也可以允許軸相對軸承座之間在軸向兩個方向上的位移。

      因此該類結構適用于作為游動端軸承使用。

NJ、NF型

      NJ型軸承的外圈兩側有擋邊，內圈單側有擋邊?？梢猿惺?定量的單向軸向載荷。

NF型的外圈 單側有擋邊，內圈兩側有擋邊。也可承受-.定量的單向軸向載荷。

      因此，該類結構適用于作為單方向的軸向定位軸承使用。

NUP、NFP型

      NUP型 的軸承是外圈兩側有擋邊，內圈一側帶(固定)單擋邊，而另一側為可分離的平擋圈?？梢猿惺芤欢康碾p向軸向載荷。

      NFP型的軸承外圈一側帶(固定)單擋邊，而另一側為可分離的平擋圈，內圈兩側有擋邊。也可以承受一定量的雙向軸向載荷。

      該類結構軸承可以限制軸相對于軸承座在軸向兩個方向的位移。因此，適合于作為固定端軸承使用。

NH (NJ+HJ)型

      NH型軸承是NJ型軸承與HJ型斜擋圈組合后的結構。由于NUP型軸承的內圈較短，加上平擋圈不是固定的，使用不方便NH型軸承可以利用NJ型軸承整個內圈的寬度，與軸可以保持更緊密的配合。而ENH型軸承在安裝和拆卸更方便。

      NH型軸承可以限制軸相對于軸承座在軸向兩個方向的位移。因此適合于作為固定端軸承用。

雙列圓柱滾子軸承

      LYC雙列圓柱滾子軸承有圓柱形內孔和圓錐形內孔(軸承后置代號加K)兩種結構。該類軸承具有結構緊湊、剛性大、承載能力大、受載荷后變形小等優點，特別適用于機床主軸支承。圓錐形內孔還可以起到微量調整游隙的作用，且可以簡化定位裝置結構，方便安裝拆卸。

      常用的LYC雙列圓柱滾子軸承有以下下幾種式：

NN、NNU型

      NN型軸承的外圈無擋邊，內圈兩側有擋邊中間有中擋邊?？梢栽试S軸相對軸承座之間在軸向產生兩個方向的位移。

      NNU型軸承的外圈兩側有擋邊中間有中擋邊，內圈無擋邊。可以允許軸相對軸承座之間在軸向產生兩個方向的位移。

      因此，此類結構適合于作游動端軸承。

      NNF型

      NNF型軸承是雙列滿裝圓柱滾子軸承，軸承由一個帶中擋邊外圈，兩個有雙擋邊內圈的結構型式。滾子由內圈的擋邊引導，兩個內圈用緊固圈固定在-一起。該結構除了可以承受很大的徑向載荷和軸向載荷之外，還可以承受傾覆力矩，因此，常用作固定端軸承使用。

      NNF型軸承兩側采用接觸式密封。軸承內填有潤滑脂，潤滑脂的工作溫度為-50C至+110C，但由于受密封材料的限，軸承的工作溫度僅限于-40"C至+80C之間。較好的情況下，帶有密封的NNF軸承無需進行保養，可軸承長期處于水汽或污染環境，在中、高速運轉時，可通過外圈上的潤滑油槽和潤滑油孔對軸承進行補充潤滑。

四列圓柱滾子軸承

      LYC四列圓柱滾子軸承主要用于冷、熱軋機、開坯機等軋鋼機機械上，軸承為分離式結構，軸承套圈和滾動體組件可方便地分離，因此，軸承的清洗、檢查或安裝拆裝均很方便。

FC型

      FC型軸承由兩個外圈和一個內圈組成，每個外圈的兩側有擋邊中間有中擋邊，內圈無擋邊。

FCD型
      FCD型軸承實際上是由兩個NN型軸承組合而成。

      FC型和FCD型軸承可以允許軸相對軸承座之間在軸向產生兩個方向的位移。因此，此類結構適于作游動端軸承。該類型軸承的保持架多采用車制實體保持架。

特殊設計
E型結構設計

      E型結構設計的圓柱滾子軸承與早期設計的同型號軸承相比，軸承內部經過改進設計，軸承承載能力和使用壽命有所增加。為了與早期設計的軸承區分，用后置代號E表示。

圓錐孔軸承

      LYC單列、雙列圓柱滾子軸承的內孔一般為圓柱孔，但部分尺寸規格也可以提供錐度為1: 12的圓錐孔軸承，其在軸承后置代號中加K。

      帶止動槽的軸承

      LYC還可以提供外圈帶止動槽的單列圓柱滾子軸承，該軸承可采用止動環定位，安裝時，可方便地將軸承固定在軸承座中。故在軸向安裝位置受到限制時，可以優先考慮選用。其在軸承后置代號中加N。

      LYC還可以為顧客提供其它結構形式的圓柱滾子軸承，如絕緣圓柱滾子

      軸承、無內圈或無外圈圓柱滾子軸承、滿裝滾子圓柱滾子、密封圓柱滾子軸承等多種產品，但由于結構較多，無法一在本樣本中羅列，若顧客需要，可向LYC技術部門咨詢。

      LYC還可以為顧客新設計制造符合顧客個性化要求的其它圓柱滾子軸承類型產品。

      保持架

      LYC單列圓柱滾子軸承保持架多為鋼板沖壓保持架或黃銅車制實體保持架結構。也可以根據使用場合及顧客要求，設計和提供帶玻璃纖維增強尼龍66保持架的軸承，帶玻璃纖維增強尼龍66保持架的軸承，最高可在+120C溫度下持續運轉。

      在持續高溫或惡劣條件下工作的單列圓柱滾子軸承保持架，建議采用鋼板沖壓保持架和黃銅車制實體保持架結構。

      LYC雙(四)列圓柱滾子軸承保持架- .般采用黃銅車制實體保持架結構，對特大型軸承也有焊接支柱鋼制保持架結構。

      軸向動載荷承載能力

      LYC圓柱滾子軸承經特殊結構設計的內外圈帶擋邊的軸承，除了能承受徑向載荷之外，還可承受一定的軸向載荷。其軸向載荷承載能力主要取決于滾子端面與擋邊的接觸面的形式、潤滑條件、工作溫度和軸承散熱等。

      根據以下假設條件，可以計算足夠精確的允許軸向載荷:

      Fmax-最大允許軸向載荷，kN

      Co - -基本額定靜載荷， kN

      Fr -實際徑向軸承載荷，kN

      n -轉速，r/min

      d(D)-軸承內(外)徑，m

      k1-  系數，油潤滑時為1.5，脂潤滑時為0.5

      k2一  系數，油潤滑時為0.3，脂潤滑時為0.15

      以上公式基于軸承工作溫度與環境溫度的溫差60C，粘度比大于等于2的條件下。

      需要提醒的是，未經過滾子端面與擋邊特殊設計的圓柱滾子軸承不適合采用上公式。

      為了防止套圈擋邊斷裂，作用在軸承上固定或偶爾的軸向載荷Fa, LYC技術部門建議不可大于以下數值：

      Fa =0.0023^1.7  kN

      D-軸承外徑，mm

      對于短時間或偶爾作用的軸向載荷FA,建議不可大于以下數值：

      Fa =0.007^1.7 kN

      D一軸承外徑，mm

      當單列圓柱滾子軸承承受很大的軸向載荷時，應使擋邊承受均勻的載荷且達到一定的旋轉精度，擋肩的尺寸和軸向跳動必須滿足要求。有關擋肩軸向跳動精度可參見綜述部分“軸承應用”的相關內容。

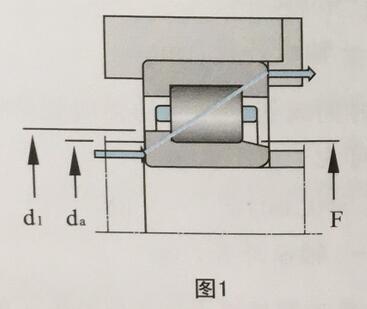

      當同時有軸撓曲和軸向載荷作用時，支承內圈擋邊軸肩的高度應為擋邊高度的一半，見圖1。以避免擋邊承受循環的應力，到時軸肩的直徑可按以下公式計算:

      da=0.5 (d1+F)

      式中

      da-軸肩直徑，mm

      di-內圈擋邊直徑，mm

      F一內圈滾道直徑，mm

      當內圈與外圈的軸線角度誤差超過1'時，在擋邊上承受載荷的情況會發生很大的改變。以上參考值內的安全系數可能不適用。遇到這種情況時，請向LYC技術部門咨詢。

      為確保員柱滾子軸承承受軸向載荷，尤其是承受較大軸向載荷時仍能正常工作，LYC技術部門提醒注以下幾點:.軸承內部徑向游隙應控制在所需范圍內，且宜小不宜大。

      ●采用含有極壓添加劑的潤滑劑。

最小載荷

      為了保證軸承獲得良好的運轉狀態，  圓柱滾子軸承必須施加一定量的最小載荷，尤其是對高速、高加速度，或在載荷方向有頻繁變化的條件下工作。因為，這些工況條件，滾子和保持架的慣性力以及潤滑劑內的摩擦將對軸承的滾動、旋轉精度產生不良影響，在滾子和滾道之間有可能會產生對軸承有害的滑動運動。

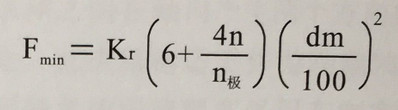

單列圓柱滾子軸承所需的最小載荷可用以下公式進行估算：

      式中
      n一工作轉速，r/min

      n_級一極限轉速，r/min
      dm -軸承平均直徑dm=0.5(d+D),mm

      Kr一最小載荷系數，其值見表下表

      在低溫狀態下啟動或潤滑劑粘度較高的情況下，可能需要更大的最小載荷。通常情況下軸承支承件本身的重量加上軸承所承受的載荷，已經超過所需的最小載荷。若尚未達到最小載荷，該類軸承必須施以額外的徑向載荷，以滿足最小載荷的要求。

      尺寸、公差、游隙

      LYC標準圓柱滾子軸承的外形尺寸符合GB/T273. 3《滾動軸承向心軸承外形尺寸總方案》、GB/T283《滾動軸承圓柱滾子軸承外形尺寸》、GB/T285《滾動軸承雙列圓柱滾子軸承外形尺寸》、JB/T5389. 1《滾動軸承軋機用四列圓柱滾子軸承》等的規定。

      LYC標準圓柱滾子軸承的公差符合GB/T307.1《滾動軸承向心軸承公差》等標準的規定。

      LYC標準圓柱滾子軸承的游隙符合GB/T4604《滾動軸承徑向游隙》的規定。

      LYC標準圓柱滾了軸承的尺寸公差等級一般按P0級(普通級)、游隙按0組(基本組)制造，若顧客對尺寸、公差、游隙有其它特殊要求時(含非標準)LYC可提供相應的產品。

      當量動載荷

      對于承受動態載荷的圓柱滾子軸承,當用作游動端軸承時，其當量動載荷可按以下方法進行計算:

      P=Fr

      如果軸承承受軸向一個或兩個方向載荷時，其當量動載荷可按以下方法計算:

      當Fa/Fr≤e  P= Fr

      當Fa/Fr>e   P=0.92Fr+ YFa

      e-極限值

      對于尺寸系列為2、3、4, e=0.2,其它系列e=0.3

      Y-軸向載荷系數

      對于尺寸系列為2、3、4, Y=0.6,其它系列Y=0.4

      承受軸向載荷的圓柱滾子軸承，必須同時承受徑向載荷才能達到理想的運轉效果，但軸向載荷與徑向向載荷比應小于0.5。

 當量靜載荷

      對于承受靜態載荷的圓柱滾子軸承，其當量靜載荷可按以下方法進行計算：
      Po= Fr
